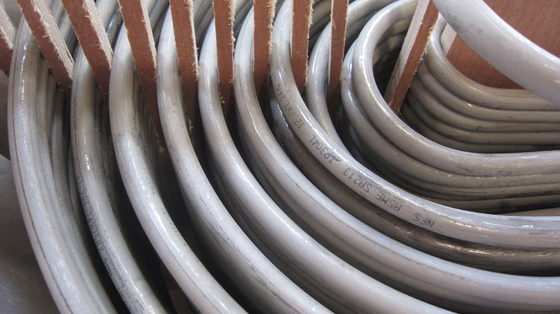

ASTM A213 σωλήνας κάμψεων του U ανοξείδωτου TP316/TP316L/TP316Ti/TP316H/ASTM Β 677 904L

ASTM A213 σωλήνας κάμψεων του U ανοξείδωτου TP316/TP316L/TP316Ti/TP316H/ASTM Β 677 904L

U-Bend ο σωλήνας χρησιμοποιείται ευρέως στα συστήματα ανταλλακτών θερμότητας. Εξοπλισμός θερμότητα-ανταλλακτών βάσει

Οι άνευ ραφής ανοξείδωτοι u-σωλήνες και ο ενωμένος στενά ανοξείδωτος σωλήνας κάμψεων του U είναι ουσιαστικοί στρατηγικά σε σημαντικό και

κρίσιμα felds-Πυρηνικό και πετροχημικό κτήριο μηχανών.

Η ΕΙΔΙΚΉ έναρξη ΧΆΛΥΒΑ YUHONG για να παραγάγει τον κάμπτοντας σωλήνα του U από το 2006, μέχρι τώρα ήδη παρέχει περισσότερο από

30000 ανοξείδωτου του U τόνοι σωλήνων κάμψεων σε 35 χώρες.

Ο U-Bend σωλήνας συμμορφώνεται με τα ακόλουθα πρότυπα:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Βαθμός χάλυβα:

Ο σωλήνας άλλων κραμάτων και βαθμών χάλυβα μπορεί να παραχθεί επάνω στη συμφωνία.

Τεχνικές απαιτήσεις:

Ευθεία τυποποιημένη προδιαγραφή σωλήνων για την κάμψη:

ASME SA 213 SB 163 ASME ASME A789, ASME SA268, ASME SA269, Κ.ΛΠ.

Χαρακτηρισμός: Πρίν κάμπτει με το χαρακτηρισμό της μηχανής όλοι πέρα από το μήκος σωλήνων (καμμμένο τμήμα μετά από τη θερμότητα

Επεξεργασία χωρίς χαρακτηρισμό)

Σημείωση: Ο χαρακτηρισμός είναι επίσης δυνατός μετά από να κάμψει στα ευθέα μέρη της u-κάμψης του σωλήνα.

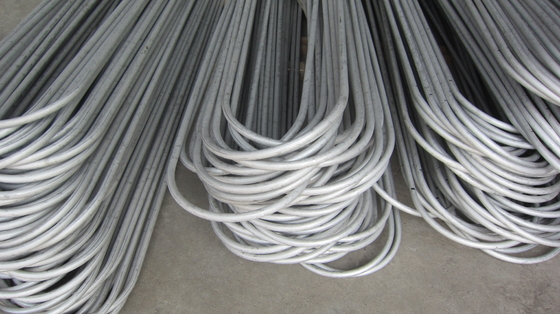

U-Bend σωλήνες:

- Πρότυπα TEMA RCB 2.31 της σωληνοειδούς ένωσης κατασκευαστών ανταλλακτών (9η έκδοση).

- Τυποποιημένη προδιαγραφή ASTM A688/ASME SA688 για τους ενωμένους στενά σωλήνες ωστενιτικού αντιδιαβρωτικού

Βαθμός χάλυβα που σχεδιάζεται για τους βραστήρες τροφών.

- Τυποποιημένες Techinical απαιτήσεις ASTM B163/ASME SA163 για τους σωλήνες του νικελίου και του κράματος νικελίου για

Συμπυκνωτές και ανταλλάκτες θερμότητας.

- Προδιαγραφές πελατών.

Κάμπτοντας ακτίνα: Από 1.5*OD (διάμετρος εξωτερικού) Σε 1500mm

Κατά να διατάξει τους σωλήνες με την ακτίνα λιγότερο ή τον ίσο σε 1.5*OD, είναι απαραίτητο να συμφωνηθεί με η ακρίβεια Geometrics.

Ευθύ μέγιστο μήκος σωλήνων: (Πρίν κάμπτει): 35000 χιλ.

Μήκος ποδιών: Ελάχιστο 1 μέτρο, μέγιστα 16500 χιλ. (για ανώτατο R=1500mm)

Σημείωση: Άλλο μέγεθος είναι διαθέσιμο επάνω στη συμφωνία.

Θερμική επεξεργασία: Πίεση που ανακουφίζεται μετά από να u-κάμψει (κάμπτοντας περιοχή συν 300MM για κάθε πόδι).

Υδροστατική δοκιμή μετά από το U που κάμπτει: Μέγιστη πίεση 600 δοκιμής φραγμός, που ενυδατώνει 10 SEC. Με

Νερό Dematerialized. Καθαρισμός συμπιεσμένου αέρα μετά από την υδρο-δοκιμή.

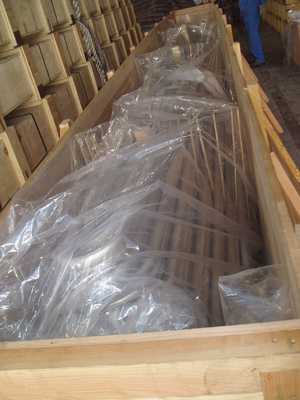

Συσκευασία: Στα ισχυρά μεταφορά-αντάξια προ-απολυμαμένα ξύλινα κιβώτια των αντίστοιχων διαστάσεων για

κάθε μήκος σωλήνων, ακτίνα, διάμετρος, σύμφωνα με τις απαιτήσεις PO καθώς επίσης και τυλιγμένος στο πολυαιθυλένιο

ταινίες με τα μαλακά πλαστικά καλύμματα και στο δύο τέλος του σωλήνα.

Χαρακτηριστικά γνωρίσματα:

• «Το U» που κάμπτει γίνεται με την κρύα διαδικασία εργασίας.
• «Το U» που κάμπτει γίνεται στην απαραίτητη ακτίνα σύμφωνα με τα σχέδια πελατών.
• Το πόδι μερίδας κάμψεων και έξι ίντσας είναι πίεση που ανακουφίζεται με τη θέρμανση αντίστασης.
• Το αδρανές αέριο (αργό) περνούν μέσω του στο απαραίτητο ποσοστό ροής για να αποφύγει την οξείδωση στην ταυτότητα
• Η ακτίνα ελέγχεται για το OD και την εκλέπτυνση τοίχων της με τη συνιστώμενη προδιαγραφή.
• Οι σωματικές ιδιότητες και η μικροδομή ελέγχονται στη διαφορετική θέση τρία.
• Η οπτική επιθεώρηση για waviness και τις ρωγμές γίνεται με τη Penetrant δοκιμή χρωστικών ουσιών.
• Κάθε σωλήνας είναι έπειτα υδρο που εξετάζεται στη συνιστώμενη πίεση να ελέγξει για τη διαρροή.
• Η δοκιμή σφαιρών βαμβακιού γίνεται για να ελέγξει την καθαρότητα ταυτότητας του σωλήνα.
• Έκτοτε παστωμένος, ξηρός, χαρακτηρισμένος και συσκευασμένος.
• Όλη η διαδικασία ακολουθείται αυστηρά σύμφωνα με TEMA «Γ» και ASTM α-688.

Μερικές από τις ποιοτικές δοκιμές που πραγματοποιούνται από μας περιλαμβάνουν:

Συμπληρωματική δοκιμή: Εκτός από τις προαναφερθείσες δοκιμές, πραγματοποιούμε επίσης στα κατασκευασμένα προϊόντα τη συμπληρωματική δοκιμή. Οι δοκιμές που διευθύνονται κάτω από αυτό περιλαμβάνουν:
