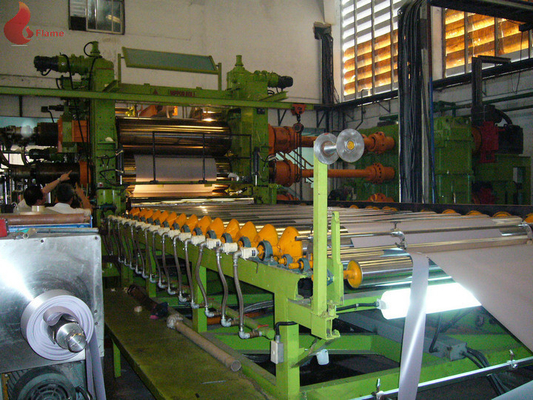

Πλαστικό πάτωμα 4 ημερολογιακή μηχανή ρόλων ανθεκτική με την ένωση στροφέων και το μαλακό σωλήνα μετάλλων

Εφαρμογές:

Το ημερολόγιο τεσσάρων ρόλων χρησιμοποιείται κυρίως στην ημερολογιακή γραμμή για την κατασκευή των μαλακών προϊόντων PVC όπως το έμβλημα.

ντύνει την τσάντα συσκευασίας, την τυλίγοντας ταινία, το πλαστικό πάτωμα, το PVC δερμάτινες, κ.λπ.

Κύριος χαρακτήρας

SY610-4Γ1830 τύπος τέσσερα ημερολόγιο κυλίνδρων και βοηθητικός εξοπλισμός

Α. ημερολόγιο (μηχανή οικοδεσποτών)

1. Ημερολόγιο: το υλικό τροφών από την κορυφή και κάνει την τελική παραγωγή από το κατώτατο σημείο, διάμετρος Ф610 χιλ., πλάτος 1830mm, να περιβάλει κυλίνδρων επιφάνειας κυλίνδρων που τρυπά με τρυπάνι και θέρμανση πετρελαίου, ταχύτητα γραμμών του ημερολογίου 5-50m/min. Το κομμάτι που προέρχεται από τον κύλινδρο του ημερολογίου έχει το χάσμα συσκευών επίδειξης της απόστασης κυλίνδρων. Σωστή οδήγηση.

Κύλινδροι

2. 1# και 2# οι ρόλοι είναι χυτός κύλινδρος κραμάτων και περιβάλλουσα διάτρυση, σκληρότητα HS68-74 ° Γ επιφάνειας, η των κυλίνδρων λεπτή λείανση επένδυσης χρωμίου επιφάνειας σκληρή, που ντύνει το πάχος 0.1mm, η τραχύτητα επιφάνειας κυλίνδρων RA = 0.05μ, περιεκτική ακρίβεια 0.01mm επιφάνειας

Το υλικό 3# και 4# κύλινδροι είναι επεξεργασία ανίχνευσης ρωγμών σφυρηλατημένων κομματιών κραμάτων, η σκληρή επιχρωμίωση επιφάνειας των ρόλων, πάχος 0.18mm επιστρώματος, hardness> ρόλος °, τραχύτητα HRC60 επιφάνειας RA = 0.01μ, περιεκτική ακρίβεια 0.05mm, θερμοκρασία επιφάνειας ρόλων τουλάχιστον 230 ° Γ, το λάθος ± 1 ° Γ επιφάνειας θερμοκρασίας επιφάνειας ρόλων

1-4# η επιφάνεια κυλίνδρων δεν είχε κανένα μέσο ύψος, 1-4 κύλινδροι # όλη να περιβάλει η διάτρυση, επένδυση χρωμίου επιφάνειας κυλίνδρων χωρίς οπή καρφίτσας, ο κύλινδρος που γυαλίστηκαν και εξαέρωση διαδικασίας μετά από τη λεπτή λείανση.

3# και 4# σκληρή επιχρωμίωση κυλίνδρων μετά από την καυτή επεξεργασία μύλων.

Ρουλεμάν

3. Φέρουσα χρήση το μυτερό ρουλεμάν παραγωγής Wafangdian, όλκιμος σίδηρος χρήσης βάθρων ρουλεμάν.

Μετάδοση και δύναμη

4. Δύναμη κίνησης 1# του κυλίνδρου και 4# του κυλίνδρου του ημερολογίου: 55KW (σε αυτήν την μηχανή εναλλασσόμενου ρεύματος χρήσης ημερολογιακού κύρια και βοηθητική εξοπλισμού), και η παραμονή 2# και 3# ρόλος: 75KW δύναμη. Ο κεντρικός αγωγός και ο βοηθός μπορούν να συντονίσουν την ταχύτητα από το σύνδεσμο και επίσης το τμήμα. (Το ημερολόγιο είναι εξοπλισμένο με τη συσκευή ανοίγματος έκτακτης ανάγκης συσκότισης, τις συσκευές UPS που αγοράζονται από τον αγοραστή). Η μηχανή του ημερολογίου εκδίδει τον κανονισμό ταχύτητας μηχανών εναλλασσόμενου ρεύματος, μηχανή Siemens Beide, κυβερνήτης της Ιαπωνίας Yaskawa, άλλα electricals υιοθετούν τη Σαγκάη Σνάιντερ.

Ελεγχόμενου βήματος

Ελεγχόμενου βήματος συσκευή: σε 1, 2, και 4# κύλινδρος. Ο κύλινδρος 3 # είναι σταθερός κύλινδρος.

Σταυροί άξονα

. διαγώνιος-συσκευή ημερολογιακών 5 3# τοποθετημένη η κύλινδρος άξονων, διαγώνιος κανονισμός 20mm, ρυθμίζει την ταχύτητα 3mm/min, που οδηγεί την κίνηση: σε κάθε τέλος με μια τριφασική μηχανή φρένων του πλανητικού μειωτή, του εργαλείου σκουληκιών, του άξονα ρύθμισης χρήσης στο ποσό διασταυρώσεων ελέγχου, του καθολικού κεφαλιού ενώσεων σφαιρών μεταξύ του άξονα και του φέροντος βάθρου, στην άλλη δευτερεύουσα χρήση ο καθολικός επικεφαλής και υδραυλικός κύλινδρος ενώσεων σφαιρών που συνδέει, ο υδραυλικός κύλινδρος χρησιμοποιείται για να εντοπίσει και να αποβάλει την εκκαθάριση μερών μετάδοσης.

Προ-κάμψη

6. 4# ο κύλινδρος πρέπει να φορτώσει εκ των προτέρων τη συσκευή, που εγκαθίσταται έξω από το κύριο ρουλεμάν 4# του κυλίνδρου, θετική κάμψη, ενσωματώνει την κάμψη από τον υδραυλικό κύλινδρο, το κάμπτοντας ποσό είναι διευθετήσιμο, ενσωματωμένος με τη ρύθμιση μιας υδραυλικής πίεσης, το μέγιστο κάμπτοντας ποσό είναι ισοδύναμο με το ύψος 0.05mm ρόλων.

Ράφι

7. Το ημερολογιακό ράφι χρησιμοποιεί το πιάτο χάλυβα 40mm που ενώνονται στενά μετά από τη θερμική επεξεργασία και έπειτα τη λήξη, το πρόσωπο κυλίνδρων και το ανοικτό αρχείο τοίχων ραφιών 15 εκατ. σύμφωνα με το ρουλεμάν, ράφι ανοξείδωτου. Η απόσταση μεταξύ του γδύνοντας κυλίνδρου και 4# κύλινδροι είναι 5mm.

Λίπανση

8. ρουλεμάν κυλίνδρων που λαδώνονται με το λεπτό πετρέλαιο που αναγκάζεται - η συσκευή λίπανσης κυκλοφορίας για τα ρουλεμάν κυλίνδρων και την κάμπτοντας φέρουσα λίπανση, αυτόματος κύκλος, σύστημα διπλός-αντλιών (μια αντλία για την εργασία και μια αντλία για τις εφεδρείες), πίεση-προστασία, κάθε οδική ροή παρουσιάζει, αυτόματος έλεγχος θερμοκρασίας λιπαντικών (αυτόματες θέρμανση και ψύξη), προστασία υπερθέρμανσης θερμοκρασίας πετρελαίου, η εργασία και η εφεδρική το αντλία μπορούν να μεταστρέψουν κατά λειτουργία. Η φέρουσα λίπανση είναι τόσο ίδια όσο Ф660 × 2300.

Υδραυλική πίεση

. υδραυλική πίεση 9: ένα χωριστό σύνολο υδραυλικού σταθμού συσκευές για την κάμψη ρόλων, διαγώνιες και της αποτύπωσης σε ανάγλυφο άξονα, υιοθετεί τη μεταβλητή αντλία πετρελαίου δύο σύνολα (ένα για την εργασία και ένα για τις εφεδρείες, μπορούν να μεταστραφούν το ένα το άλλο λειτουργώντας). Κύλινδρος που κάμπτει και που αποτυπώνεται σε ανάγλυφο από την υδραυλική πίεση, η οποία μπορεί με το χέρι διευθετήσιμος, και με την επίδειξη πίεσης, υδραυλική τυποποιημένη διαμόρφωση σταθμών.

Θέρμανση

. το σύστημα ημερολογιακής 10 θέρμανσης τέσσερα σύνολα, κάθε κύλινδρος χρειάζεται ένα σύνολο, δύναμη 5.5KW μηχανών αντλιών πετρελαίου πετρελαίου όταν η θέρμανση πετρελαίου, κάθε κύλινδρος εξοπλίζεται με δύο σύνολα ανάλογης βαλβίδας έξυπνα να ελέγξουν τη θερμοκρασία πετρελαίου, η μέγιστη θερμοκρασία 230 ° Γ, ακρίβεια ± 1 ℃ θέρμανσης. Με τις συσκευές υδρόψυξης.

Πιάτο απεργών

. συσκευή 11: 1# και 2# η καθορισμένη συσκευή πιάτων απεργών κυλίνδρων, ένα καρύδι βιδών κίνησης μειωτών μηχανών και έπειτα ένα πιάτο απεργών κίνησης, και οι δύο άκρες μπορούν ενιαίος-δράση ή σύνδεσμος, η επαφή με το πιάτο κυλίνδρων και απεργών κατασκευάζεται από χαλκό. Μια βίδα δύο ρίζας γυαλισμένη ρίζα ράβδος.

Φρένο έκτακτης ανάγκης

. φρένο έκτακτης ανάγκης 12: το ράφι τοποθετεί 4 σύνολα και ο πίνακας λειτουργίας τοποθετεί έναν διακόπτη στάσεων έκτακτης ανάγκης, όταν συμβαίνοντας στάση έκτακτης ανάγκης, περιστροφή λιγότερο από 90 ° κυλίνδρων (καμία φορτίο και μέγιστη ταχύτητα) και κύλινδρος ανοικτό NIP από τη υψηλή ταχύτητα.

Προδιαγραφές:

Εγκαθιστώντας & διορθώνοντας υπηρεσία:

1. Αφότου επιβεβαιώνεται η σύμβαση, ο πωλητής θα παράσχει το σχέδιο του εργαστηρίου, το διάγραμμα ιδρύματος και το διάγραμμα του λαστιχένιου κυλίνδρου, τους τετραγωνικούς άξονες & όλα τα είδη κυλίνδρων. Όλο το εγχειρίδιο λειτουργίας θα παρασχεθεί από τον πωλητή, επίσης.

2. Ο πωλητής θα στείλει 3-4 τεχνικούς εργαζομένους στην εγκατάσταση οδηγών και τη διόρθωση για τον αγοραστή

3. Ο αγοραστής πρέπει να παρέχει τους εφεδρικούς σωλήνες και τα ηλεκτρικά καλώδια, και τα advices πωλητών ακριβώς η προδιαγραφή ή το πρότυπο τους.

Άλλοι όροι:

1. Προθεσμία παράδοσης: συνολικά 6 μήνες μετά από την επαφή επιβεβαιώνεται.

2. Πληρωμή: 30% του συνολικού ποσού από T/T εκ των προτέρων όπως κάτω - πληρωμή, 70% του συνολικού ποσού από T/T πριν από την αποστολή.

3. Ανταλλακτικά: Ο πωλητής θα παράσχει ένα σύνολο valueless τρωτών μερών δωρεάν. Ο πωλητής προτείνει επίσης στον αγοραστή για να αγοράσει ένα σύνολο ανταλλακτικών που συναντά τη χρήση ενός έτους πάλι. Ο πωλητής θα παρουσιάσει ότι ο κατάλογος ανταλλακτικών στον αγοραστή για δικούς του επιλέγει πριν από την παράδοση.

4. Εμφάνιση και χρώμα: η εμφάνιση και το χρώμα των μηχανών είναι βασισμένες στα πρότυπα του πωλητή. Φυσικά, μπορούμε επίσης επί παραγγελία σύμφωνα με το αίτημα του αγοραστή.

5. Ηλεκτρική δύναμη: Η αναφορά είναι ανωτέρω βασισμένη σε 380V/50Hz. Θα υπάρξει κάποια πρόσθετη αμοιβή και εκτεταμένος παράγοντας το χρόνο για την κατασκευασθείσα επί παραγγελία απαίτηση ηλεκτρικής δύναμης.

6. Περίοδος εξουσιοδότησης:

6-1. Μηχανές: ένα έτος μετά από την επιτυχή διόρθωση

6-2. Ηλεκτρικά συστατικά: 6 μήνες μετά από την επιτυχή διόρθωση.

7. Διορθώνοντας υπηρεσία και κόστος που επιλαμβάνονται από ξένο:

7-1. Ο πωλητής θα στείλει τρεις ή τέσσερις τεχνικούς εργαζομένους (ή περισσότερους ως αίτημα του αγοραστή) στη θέση που διόρισε από τον αγοραστή για την καθοδήγηση της εγκατάστασης εξοπλισμού και της διορθώνοντας υπηρεσίας

7-2. Και ο αγοραστής και ο πωλητής πρέπει να αντέξουν την αντίστοιχη δαπάνη τους όπως κατωτέρω:

7-2-1. Ο πωλητής είναι υπεύθυνος για το κόστος αμοιβών στην Κίνα αλλά εκτός από τη δαπάνη θεωρήσεων

7-2-2. Ο αγοραστής είναι υπεύθυνος για το κόστος αμοιβών σε ξένο και τη δαπάνη θεωρήσεων. Αυτή η αμοιβή περιλαμβάνει αλλά μην περιορισμένος στα εξής:

α. μετ'επιστροφής εισιτήριο

β. μεταφορά, γεύματα, αμοιβή στέγασης και επικοινωνίας κατά τη διάρκεια του επιχειρησιακού ταξιδιού

γ. 80.00 Δολ ΗΠΑ επιδόματος (αμοιβή εργατικού δυναμικού) για ανά άτομο ημερησίως (υπολογισμός ημερών: συνολικές ημέρες από την ημέρα στο επιχειρησιακό ταξίδι στην επιστροφή στην Κίνα)

Δ. μεταφραστής: Ο αγοραστής πρέπει να μισθώσει έναν μεταφραστή για την του πωλητή τεχνική επικοινωνία επιτόπιας έρευνας εργαζομένων κατάλληλη, και για να ολοκληρώσει την υποχρέωση επιτυχώς. Διαφορετικά ο πωλητής θα στείλει έναν πρόσθετο μεταφραστή. Ο αγοραστής πρέπει να είναι υπεύθυνος για αυτό το κόστος (αναφερθείτε σε a~d).
