ASME SA789, S32205, S31803, S32750, σωλήνες κάμψεων του U ανοξείδωτου S32760, 1/2». 3/4» 1», 11/2», 11/4», 2», 1.65MM

ASME SA789, S32205, S31803, S32750, σωλήνας κάμψεων του U ανοξείδωτου S32760

Οι εφαρμογές οι κοινοί τομείς εφαρμογής είναι:

• ανταλλάκτες θερμότητας (συμπυκνωτές, εξατμιστήρες, desalinators θαλάσσιου νερού)
• χημικές και πετροχημικές βιομηχανίες
• βιομηχανίες επεξεργασίας και ψύξης τροφίμων

Τεχνικές προδιαγραφές

Οι σωλήνες u-κλίσης κατασκευάζονται τις τεχνικές προδιαγραφές που ζητούνται σύμφωνα με από τους πελάτες:

• Εξωτερική διάμετρος του σωλήνα: 6 ÷ 90 χιλ.
• Μέγιστο γενικό μήκος: > 26 μ.
• Κάμπτοντας ακτίνα (ελάχιστη): διάμετρος σωλήνων 1.5 ×.
• Κάμπτοντας ακτίνα (μέγιστο): 1200 χιλ.
• Θερμική επεξεργασία (από την επίδραση τζάουλ στην καμμμένη περιοχή) στην εσωτερική και εξωτερική αδρανή ατμόσφαιρα.
• Αντι επεξεργασία επιφάνειας οξείδωσης (με τα προστατευτικά πετρέλαια).
• Τακτοποίηση και deburring των ακρών.
• Εσωτερικοί καθαρισμός και εισαγωγή καλυμμάτων.
• Συσκευασία στα ράφια συνήθειας.

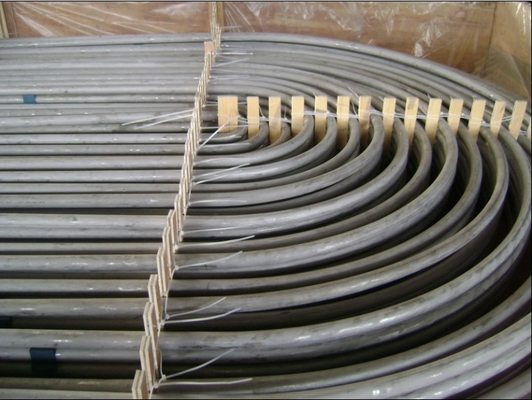

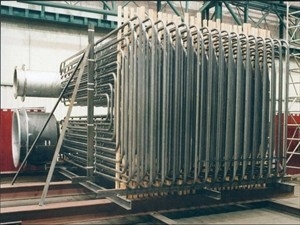

U-Bend ο σωλήνας χρησιμοποιείται ευρέως στα συστήματα ανταλλακτών θερμότητας. Εξοπλισμός θερμότητα-ανταλλακτών βάσει
Οι άνευ ραφής ανοξείδωτοι u-σωλήνες και ο ενωμένος στενά ανοξείδωτος σωλήνας κάμψεων του U είναι ουσιαστικοί στρατηγικά σε σημαντικό και
κρίσιμα felds-Πυρηνικό και πετροχημικό κτήριο μηχανών.
Η ΕΙΔΙΚΉ έναρξη ΧΆΛΥΒΑ YUHONG για να παραγάγει τον κάμπτοντας σωλήνα του U από το 2006, μέχρι τώρα ήδη παρέχει περισσότερο από
30000 ανοξείδωτου του U τόνοι σωλήνων κάμψεων σε 35 χώρες.


Ο U-Bend σωλήνας συμμορφώνεται με τα ακόλουθα πρότυπα:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556

Βαθμός χάλυβα:

Ο σωλήνας άλλων κραμάτων και βαθμών χάλυβα μπορεί να παραχθεί επάνω στη συμφωνία.


Τεχνικές απαιτήσεις:

Ευθεία τυποποιημένη προδιαγραφή σωλήνων για την κάμψη:
ASME SA 213 SB 163 ASME ASME A789, ASME SA268, ASME SA269, Κ.ΛΠ.
Χαρακτηρισμός: Πρίν κάμπτει με το χαρακτηρισμό της μηχανής όλοι πέρα από το μήκος σωλήνων (καμμμένο τμήμα μετά από τη θερμότητα
Επεξεργασία χωρίς χαρακτηρισμό)
Σημείωση: Ο χαρακτηρισμός είναι επίσης δυνατός μετά από να κάμψει στα ευθέα μέρη της u-κάμψης του σωλήνα.

U-Bend σωλήνες:
- Πρότυπα TEMA RCB 2.31 της σωληνοειδούς ένωσης κατασκευαστών ανταλλακτών (9η έκδοση).
- Τυποποιημένη προδιαγραφή ASTM A688/ASME SA688 για τους ενωμένους στενά σωλήνες ωστενιτικού αντιδιαβρωτικού
Βαθμός χάλυβα που σχεδιάζεται για τους βραστήρες τροφών.
- Τυποποιημένες Techinical απαιτήσεις ASTM B163/ASME SA163 για τους σωλήνες του νικελίου και του κράματος νικελίου για
Συμπυκνωτές και ανταλλάκτες θερμότητας.

- Προδιαγραφές πελατών.


Κάμπτοντας ακτίνα: Από 1.5*OD (διάμετρος εξωτερικού) Σε 1500mm
Κατά να διατάξει τους σωλήνες με την ακτίνα λιγότερο ή τον ίσο σε 1.5*OD, είναι απαραίτητο να συμφωνηθεί με η ακρίβεια Geometrics.
Ευθύ μέγιστο μήκος σωλήνων: (Πρίν κάμπτει): 35000 χιλ.
Μήκος ποδιών: Ελάχιστο 1 μέτρο, μέγιστα 16500 χιλ. (για ανώτατο R=1500mm)
Σημείωση: Άλλο μέγεθος είναι διαθέσιμο επάνω στη συμφωνία.
Θερμική επεξεργασία: Πίεση που ανακουφίζεται μετά από να u-κάμψει (κάμπτοντας περιοχή συν 300MM για κάθε πόδι).
Υδροστατική δοκιμή μετά από το U που κάμπτει: Μέγιστη πίεση 600 δοκιμής φραγμός, που ενυδατώνει 10 SEC. Με
Νερό Dematerialized. Καθαρισμός συμπιεσμένου αέρα μετά από την υδρο-δοκιμή.
Συσκευασία: Στα ισχυρά μεταφορά-αντάξια προ-απολυμαμένα ξύλινα κιβώτια των αντίστοιχων διαστάσεων για
κάθε μήκος σωλήνων, ακτίνα, διάμετρος, σύμφωνα με τις απαιτήσεις PO καθώς επίσης και τυλιγμένος στο πολυαιθυλένιο

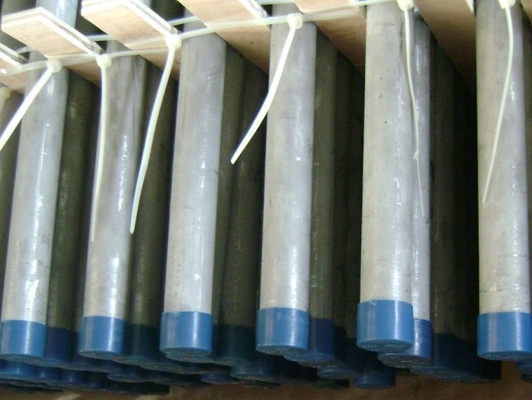

ταινίες με τα μαλακά πλαστικά καλύμματα και στο δύο τέλος του σωλήνα.

Μερικές από τις ποιοτικές δοκιμές που πραγματοποιούνται από μας περιλαμβάνουν:

Συμπληρωματική δοκιμή: Εκτός από τις προαναφερθείσες δοκιμές, πραγματοποιούμε επίσης στα κατασκευασμένα προϊόντα τη συμπληρωματική δοκιμή. Οι δοκιμές που διευθύνονται κάτω από αυτό περιλαμβάνουν:
